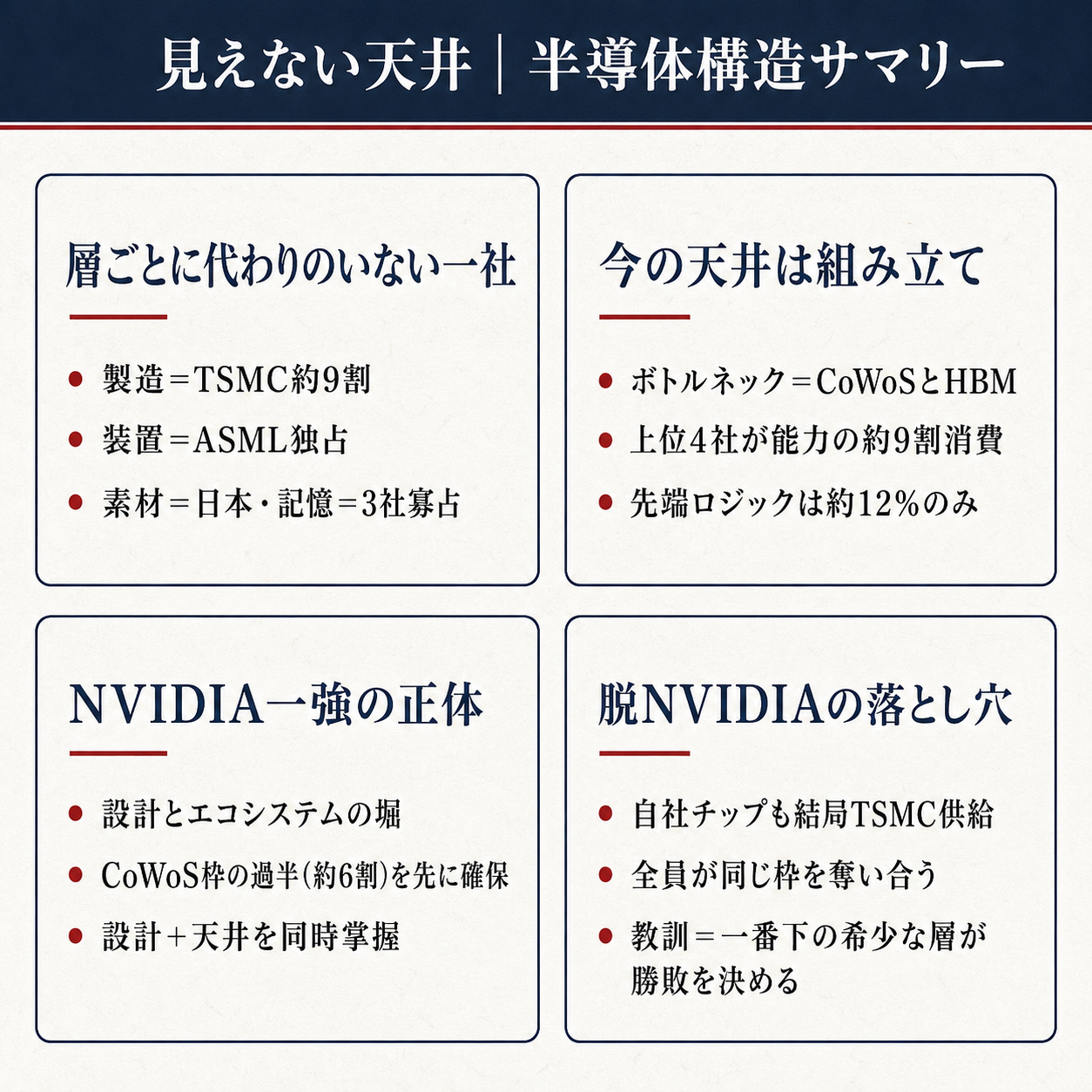

TSMC 見えない天井 Executive Summary（情報図解）

自社チップを作ればNVIDIAの言い値から抜けられる――そう判断した会社が、設計チームを組み、ロードマップに「自前のアクセラレータ」と書き込みます。半年後、量産の手前で立ちはだかったのは設計でも歩留まりでもなく、たった一行の予約状況でした。CoWoSの枠が、来年分まで埋まっています。

抜けたはずの一強の代わりに、ニュースの底からまた別の名前が浮かび上がってきます。NVIDIAではありません。TSMCです。

これは特定の一社の不運ではありません。GoogleもAMDも、Amazonも、自社チップで脱NVIDIAを掲げた各社が、判で押したように同じ一行で足を止めています。なぜ、設計の競争を勝ち抜いても、最後に同じ名前が出てくるのでしょうか。答えは、私たちが普段見ている層よりずっと下にあります。

※CoWoS＝Chip on Wafer on Substrate。TSMCの先端パッケージング技術で、演算チップと高速メモリを一つの土台に高密度で載せ、配線でつなぐ工程。AIチップの性能を引き出す「組み立て」の核に当たる。

半導体は、層ごとに「代わりがいない一社」がいる

半導体産業を一枚の絵で捉えようとすると、たいてい間違えます。実態は、設計・製造・装置・素材という性質のまるで違う層が、それぞれ独立した産業として積み重なった構造だからです。

そして各層を見ていくと、ある共通した形が浮かび上がります。どの層にも、代わりがほとんど存在しない一社、あるいは一国が居座っているのです。

製造の層では、TSMCがいます。最先端のロジック半導体――サブ5ナノメートル級の演算チップ――の製造で、TSMCは約9割を握っているとされます。設計図がどれだけ優れていても、それを物理的なチップに焼ける工場が世界に実質ひとつしかない、という状態です。ここで言う「製造」は、設計図を担う企業（ファブレス）から委託を受け、自らは設計を持たずに製造だけを請け負うファウンドリのことを指します。NVIDIAもAppleも、自社では工場を持たず、この一社に製造を委ねています。設計と製造が分離した産業だからこそ、製造を一手に引き受ける企業へ需要が集中し、極端な集中が生まれました。

※ファブレス／ファウンドリ＝ファブレスは工場（fab）を持たず設計に専念する企業。ファウンドリはその設計を受託して製造に専念する企業。NVIDIAやAppleはファブレスで、製造をTSMCというファウンドリに委ねる。設計と製造の分業がこの産業の前提になっている。

※先端ノード＝半導体の回路の細かさを示す世代。3ナノメートルといった数字が小さいほど微細で高性能になるが、製造の難度と費用は跳ね上がる。最先端の3ナノ級工場を一つ建てるには200億ドルを超える投資が要るとされ、この資本の重さ自体が新規参入を阻む壁になっている。

装置の層を一段上に上がると、オランダのASMLがいます。最先端のチップを描くために不可欠な極端紫外線（EUV）の露光装置を、商業的に供給できるのはASML一社だけです。30年に及ぶ開発競争の末にたどり着いた、文字どおりの単一供給点です。

素材の層では、日本が静かに要を握っています。2019年の日韓の貿易摩擦が図らずも露わにしたのは、フッ化水素やフォトレジストといった製造用化学品の世界供給を日本が大きく担っている事実でした。フッ化水素にいたっては、世界のおよそ7割が日本で生産されているとされます。

記憶の層、すなわち高速メモリの世界も同じ形をしています。DRAMはサムスン、SKハイニックス、マイクロンの3社でおよそ9割。1990年代には10社ほどがひしめいていた市場が、統合の末にこの寡占へ収束しました。

設計から素材まで、層を一段ずつ降りるたびに、選択肢が減っていきます。これが半導体という産業の素顔です。表面はにぎやかな競争に見えて、一段下りるごとに「代わりがいない一社」へ収束していく、極端な分業の構造になっているのです。

今いちばん詰まっているのは、チップではなく「組み立て」

ここで多くの人が見落とす逆転があります。2025年のAIチップ供給を実際に縛っていたのは、演算チップそのものの生産能力ではありませんでした。詰まっていたのは、その手前の組み立て――先端パッケージング、つまりCoWoSと、そこに載せる高速メモリ（HBM）のほうだったのです。

※HBM＝High Bandwidth Memory。演算チップのすぐ脇に積み上げて配置する高速メモリ。AIの計算では大量のデータを高速にやり取りする必要があり、このメモリが性能の生命線になる。SKハイニックスなど数社の寡占。

象徴的な数字があります。あるアナリスト推計によれば、2025年にAIチップ需要の上位を占めた4社が、世界のCoWoSの能力とHBMのおよそ9割を消費した一方で、最先端のロジックダイそのものは全体の約12%しか使っていませんでした。演算チップは余裕があり、それを実用的な製品に「組み上げる」工程のほうが先に天井に達していた、という構図です。

この逆転は、いきなり起きたわけではありません。2023年の秋、TSMCの会長は「不足しているのはAIチップではない、CoWoSの能力だ」と述べました。以来およそ3年、業界はこの組み立ての能力に首根っこを押さえられ続けてきました。TSMCは年率80%を超える勢いで能力を増やしてもなお、需要に追いつけずにいます。報じられている増産計画は規模が大きく、2026年には設備投資を厚く積んでCoWoSの月産能力を倍増させる方向とされています。それでも逼迫が解けないところに、需要の異様な強さが表れています。

直感に反するこの構図は、半導体の価値が「演算する石」だけで決まらないことを物語っています。高性能なチップは、単体では十分に性能を出せません。演算チップと高速メモリを至近距離に並べ、無数の配線で結んで初めて、AIの計算に耐える一個の製品になります。その「並べて結ぶ」工程こそがCoWoSであり、ここが詰まれば、いくら優れた演算チップを設計しても製品として世に出せない。組み立ての一工程が、産業全体の供給を律速していたわけです。

天井が、チップ設計の良し悪しより一段下の、地味な「組み立て」の工程にある。この事実が、なぜ脱NVIDIAの計画が同じ場所で止まるのかを説明する鍵になります。NVIDIAから抜けても、その下の層は同じ場所に立ちはだかっているからです。

NVIDIA一強の正体――設計の堀と、先に押さえた天井

NVIDIAの強さを語るとき、私たちはつい設計の話に終始しがちです。確かに、長年積み上げてきた設計とソフトウェア基盤――開発者を引き寄せてきたエコシステム――は、容易には埋まらない優位です。チップの性能そのものに加え、それを使いこなすための開発環境やライブラリ、そこに集まった膨大なエンジニアの知見が、層となって積み重なっています。一度この環境に慣れた開発者が他社製品へ乗り換えるには、学び直しと作り直しの負担が伴います。設計とエコシステムの優位は、こうした切り替えの摩擦として静かに効いています。これは堀として機能しています。

しかし、堀だけでは今の一強は説明しきれません。もう一つの理由は、もっと即物的です。NVIDIAは、天井そのものを先に押さえてしまったのです。

アナリスト推計によれば、NVIDIAは次世代製品の立ち上げに向けて、TSMCの2026年から27年にかけてのCoWoS能力の過半――およそ6割――を確保したとされます。2026年のCoWoS世界需要はおよそ100万枚と見積もられ、そのうちNVIDIAが押さえる枠が約6割を占める計算です。設計で勝っているだけではありません。設計を製品にする唯一の通り道を、先に大量に予約してしまったのです。

ここに、競争優位の本質が顔を出します。NVIDIAの優位は、一番上の見えやすい層（設計やソフトウェア）と、一番下の見えにくい層（製造・組み立ての枠）を、両方同時に握ったことにあります。上だけなら模倣の余地が残ります。しかし下まで押さえられると、後発は「同じ通り道の空き枠」を奪い合うしかなくなります。

「自社チップで脱NVIDIA」が、結局同じ枠の奪い合いになる理由

ここまで来れば、冒頭の謎は解けます。自社チップを作るという戦略は、NVIDIAの設計とソフトウェアの堀を回避する一手としては筋が通っています。しかし、その自社チップもまた、物理的なシリコンである以上、どこかで製造され、どこかで組み立てられなければなりません。そしてその「どこか」は、各社にとって結局ほとんど同じ一社なのです。

具体を見るとよくわかります。自社チップを掲げる勢――Broadcom経由でチップを起こすGoogleのTPU、AMD、AWS、Marvell経由のMicrosoft、そしてMeta――が確保しようとするパッケージング枠は、その大半がTSMC供給に行き着きます。あるアナリスト推計では、Broadcomが確保した枠のうちGoogleのTPU向けの相当部分がTSMCで組み立てられ、AMDの確保分も大半がTSMC供給とされます。AWSにいたっては、CoWoSの調達枚数を2025年から2026年にかけて10倍を超える規模に増やす見込みと推計されています。

つまり、脱NVIDIAを掲げて各社がたどり着く先は、NVIDIAと同じ製造・組み立ての通り道でした。一強の頭上を飛び越えたつもりが、全員で同じ一本道の前に行列を作っている。これが「自社チップで脱NVIDIA」の正体です。設計の主役を替えても、その下の代わりのいない層は替わっていないのです。

もっとも、この天井は固定されたものではありません。今ボトルネックがCoWoSと高速メモリにあるのは、いまのところ2025年に限定した話だと見るべきです。2026年には次世代製品が一段細かい製造世代へ移ることで、今度は演算チップそのものの製造能力が逼迫に転じるとの見方もあります。一方で、組み立ての制約は増産によって緩む方向にあるとの報道もあります。天井は動きます。動くのは、どの層が「今いちばん希少か」が時々によって入れ替わるからです。なお、本稿で挙げた数量配分は、いずれもTSMCの公式開示ではなく、証券アナリストらの前向きな予測や予約推計に基づく概数である点は申し添えておきます。

経営の含意――競争優位は「一番下の希少な層」で決まっている

この半導体の構造から、業種を問わず効いてくる教訓を一つ取り出すなら、それは「競争優位は、一番下の、代わりがいない層を誰が押さえたかで決まる」ということに尽きます。

私たちは普段、競争を一番見えやすい層――製品の機能、ブランド、価格――で語りがちです。しかし、その層は模倣されやすく、入れ替わりも速い。本当に効いている優位は、一段、二段と下りた、誰もが共通して依存せざるを得ない希少な層に潜んでいます。半導体ではそれが製造であり、組み立てであり、特定の素材でした。

自社の事業に置き換えてみる価値があります。製品やサービスというにぎやかな表層の下で、自社は何に依存しているか。その依存先は、代わりがききますか。逆に、自社が他社にとって「代わりのいない一社」になれている層は、どこにありますか。決済の基盤、物流の倉庫、特定の認可、データの蓄積、人材のネットワーク――業種ごとに「見えない天井」の正体は違います。しかし、そこを押さえた者が静かに勝つ、という構造は変わりません。

見落としやすいのは、その希少な層がしばしば地味で、表からは退屈に見えることです。露光装置も、製造化学品も、パッケージングの一工程も、消費者の目には触れません。半導体の主役はいつも華やかな最終製品でした。しかし供給の首根っこは、その何段も下の地味な工程が握っていました。事業を点検するとき、最も派手な強みではなく、最も代わりがきかない依存先のほうに目を凝らす――その視点の転換が、構造を見抜く第一歩になります。

天井が動くという事実も、経営にとっては重要です。今いちばん希少な層は、技術の進展や増産投資によって入れ替わります。だからこそ、優位は一度押さえれば安泰なものではなく、どの層が次の天井になるかを読み続ける課題として現れます。NVIDIAが設計と組み立ての枠を同時に押さえたのも、次の天井を先回りして押さえにいった動きだと読めば、その布石の意味がよく見えてきます。

脱NVIDIAの物語が教えてくれるのは、表の主役を替えても勝敗が動かない場面がある、という冷徹な事実です。設計で競い合うプレイヤーたちの足元には、もう一段下の、代わりのいない層が広がっていました。表層で誰かを打ち負かすことに資源を注いでも、その下の構造を握れていなければ、勝利は借り物のまま終わります。逆に、地味でも代わりのきかない層を一つ押さえていれば、表層の主役が誰に替わろうと、その恩恵は静かに自分のところへ流れ込んできます。経営判断で本当に問うべきは、「誰と競っているか」ではなく、「その競争の底に、代わりのいない誰がいるか」なのかもしれません。

ニュースの見出しが一強の名前を語るとき、その底にもう一つ、別の名前が静かに横たわっていないか。そう問う癖こそが、見えない天井を見抜く目になります。
